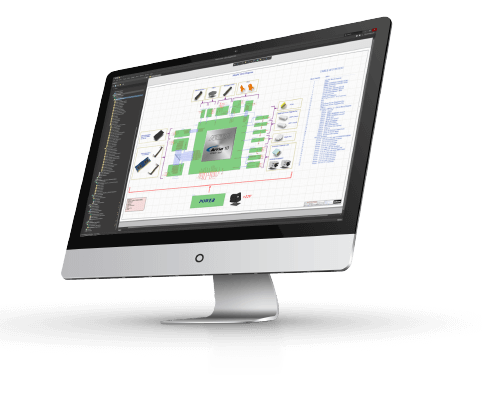

AltiumDesigner在原理圖和PCB之間保持了雙向聯系，從而為整個設計過程提供統一的界面和數據模型，提高了產能。通過原理圖編輯器，可以進行平行結構、層次化結構和混合拓?fù)湓O(shè)計、設計復用，同時還有許多產能加速工具，包括Smart Paste?、Device Sheets?、Snippets和全局編輯。設計規則和約束可以從首次設計的PCB原理圖中進行添加。通過從原理圖到PCB（或從PCB到原理圖）的交叉選擇和交叉探查，可以實現快速的布局布線和交互式設計預覽（2D和3D通用）。

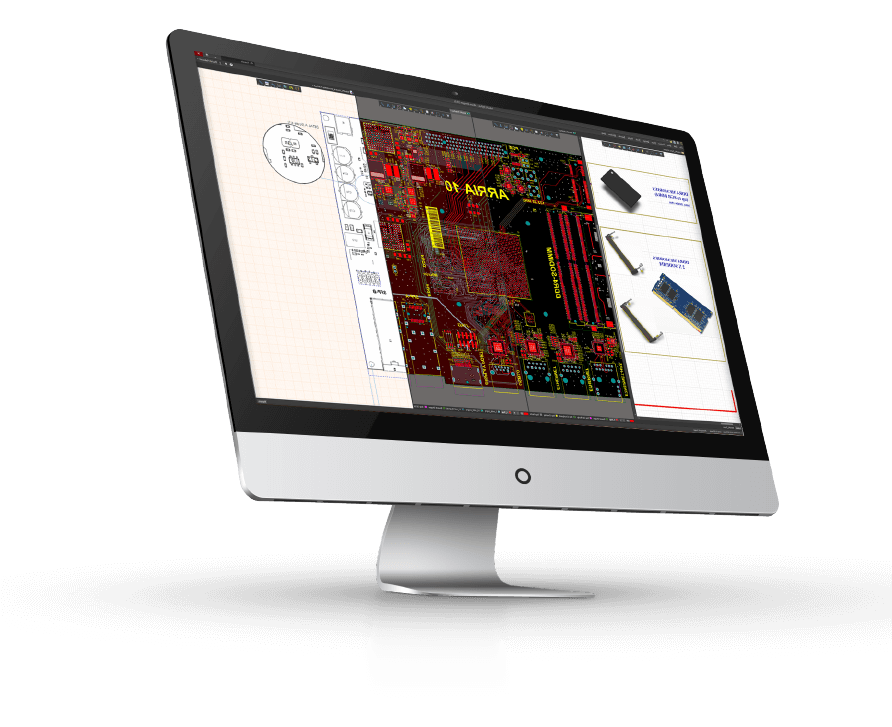

電路板布局合理有效，能夠放置和拖動對象，從而能推擠、避開和捕捉目標，以便同其他對象和焊盤對齊。多網絡和元器件柵格（笛卡爾和極坐標）的靈活選項相互疊加，并且同其他加速鍵進行調用，從而進行快速的對象放置。通過Snippet，可以對復雜PCB結構和空間進行物理再利用，從而對元器件放置、扇出、頸縮和多通道放置和布線復制進行簡單且詳細的控制。PCB形狀可以通過MCAD (DXF, IDF, STEP)或者從導入的機械外框加以定義。PCB設計板層堆棧、規則和約束可以通過模板進行復用并且從原理圖中進行添加和定制，從而使PCB設計的預布線設置更詳細、準確而快速。

AltiumDesigner采用統一的元器件模型，這意味著每個元器件具有所需的原理圖符號、變量、封裝、3D機械模型和仿真模型。利用“符號向?qū)А焙汀癐PC兼容的封裝向?qū)А保梢钥焖俣鴾?zhǔn)確地選擇元器件，并且可以鏈接IBIS和SPICE模型進行仿真。此外，還可以從Altium content Vault超過200,000個元件中免費獲取元器件。通過“供應商搜索”以及ACTIVEBOM? ，可以最新的價格采購項目中的所有元器件。這些元器件可從用戶可配置的供應商選擇中獲得，除了您公司的元件庫存清單和數據庫鏈接外，還有超過200個經銷商的數據信息供應。

通過ALTIUM DESIGNER的NATIVE 3D圖形引擎，可以在PCB和機械產品設計領域之間進行初次協作。通過快捷鍵可以在2D和3DPCB編輯模式（并非另外的窗口或程序）進行切換。通過對PCB、元器件以及附件進行直接3D建模，可以立即提供反饋，以設置電路板的形狀、放置元器件并進行物理間距約束檢查，包括沖突檢測。通過STEP或IDX進行雙向MCAD數據交換，可以簡便有效地同MCAD 進行正式協作。通過可選的SOLIDWORKS PCB連接器擴展，可以使PCB和機械設計之間進行無縫同步，并通過你的網絡在ALTIUM

DESIGNER和SOLIDWORKS之間進行變化控制。

通過AltiumDesigner，可以簡便的對有多種材料和厚度組成的剛-柔結合層堆棧區域進行定義和修改，從而實現單板剛性-柔性PCB 裝配。剛?cè)釋佣褩^(qū)域可以通過彎曲線和彎曲角度加以定義，并且具有全3D折疊和元器件間隙檢查功能，以確保昂貴原型制作之前的正確性。制造輸出定義層堆棧區和覆蓋膜形狀。對于需要多個單獨互連PCB的裝配來說，多板項目結合了各個子PCB設計。通過多板連接管理器，可以對裝配之間的板對板連接和管腳交換進行電氣檢查和同步。多板裝配文件以3D形式模擬完整裝配，以確保正確排列并避免沖突，外殼STEP模型導入用于完整裝配檢查和對準定位。

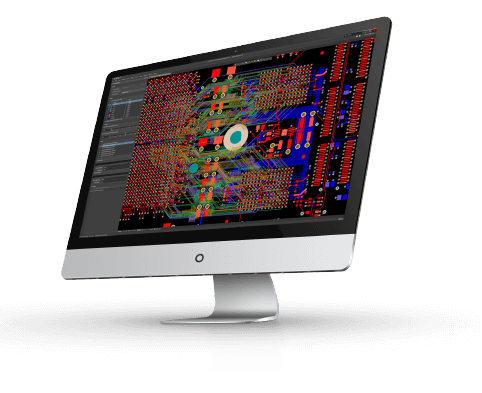

PCB編輯器的高級布線引擎包括推和擠、環抱、圍繞以及交互式長度調整模式，用于單端和差分對布線。通過xSignals?，可以在待調整PCB范圍內進行復雜信號通路分組，以調整并適用于所有高速 技術。xSignals?向?qū)軌蜃詣釉O(shè)置現代拓?fù)浣Y(jié)構，包括DDR2/3/4, USB 3.0/Type-C以及其他。ActiveRoute提供了用戶導向的布線自動化，以便在被定義的層范圍內進行布線和調整，從而以機器的速度獲得人類的高質量效果。通過板上導線和元器件之間的視覺間隙邊界，你可以看到起作用的設計規則，以幫助你看一眼即對整個電路板布局了然于胸。

通過工作進程數據管理，可以對文檔變更和修訂版本進行檢入、檢出和視覺比較。本地歷史和自動保存可以避免數據丟失。通過 版本控制支持，設計團隊可以在PCB設計項目和元器件庫中進行正式版本跟蹤、評論和設計協作。通過預先配置的模板和Device Sheets，可以簡便地復用高質量文件、參數、設計規則和已知的優秀電路。ODBC數據鏈接可以從公司數據庫中取得元器件信息，并且從Altium云服務中獲得當前供應鏈和元器件數據。用于發布項目和生成輸出的Publishing Destination（s  發布目的文件）可以預先配置，以通過FTP、Box、Amazon    S3共享制造和裝配用的設計輸出，并歸檔在共享文件夾中。

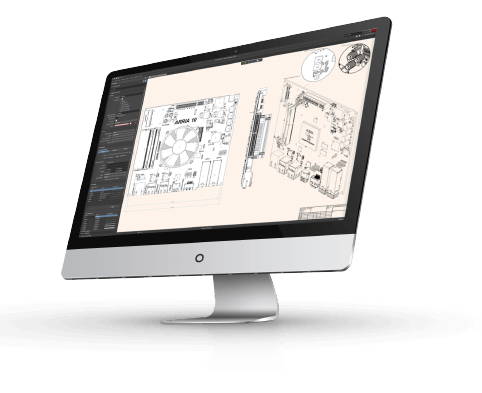

通過Output Job（s 輸出作業）的多進程執行，可以快速地生成制造和裝配輸出。Draftsman文檔工具提供了自動化制造和裝配文件。通過Output Jobs文件，可以在您的所有設計項目中組織、復用和應用標準輸出設置，并且包括Gerber(X, X2)、NCDrill、IPC-2581、ODB++、IPC-D-356A、3D PDF、STEP、XLS/CSV、XML等的配置選項。您所配置輸出的輸出容器同強大的批處理發布執行相結合。在批輸出過程中可以進行設計驗證，包括電氣和設計規則檢查，以確保您所提供的制造數據來自準確、完整、最新且同步的設計項目。
