目前眾多公司會遇到這樣的困境，零部件設計完成后，進入生產制造過程，只有特定的人員了解處于生產或工藝的某個階段，追溯性差。因此公司引進辦公自動化系統，但是采用人工錄入的方式，出錯率高及時間成本貴。那么采用SolidWorks工程圖圖紙?zhí)砑訔l碼或二維碼實現與辦公自動化系統的銜接，實現圖紙入庫以及管理變的理所當然。當圖紙進入某一工藝階段或制造階段，掃碼錄入方便省時，可快速追責及追溯。

一、SolidWorks工程圖添加條形碼

條形碼或稱條碼是將寬度不等的多個黑條和空白，按照一定的編碼規則排列，用以表達一組信息的圖形標識符。條形碼可以標出物品的生產日期、類別、日期等信息，因而在許多領域都得到了廣泛的應用。條形碼由于其包含的字符有限，圖形結構簡單，所以在SolidWorks工程圖中的圖號可直接通過字體就可以實現生成條碼。常見的字體可以在網上查找，如 Bar-Code 39、C39P24DhTt、C39HrP72DITt等。

以下采用Bar-Code 39字體為例，假設圖紙中圖號：“ZY-XM-03”

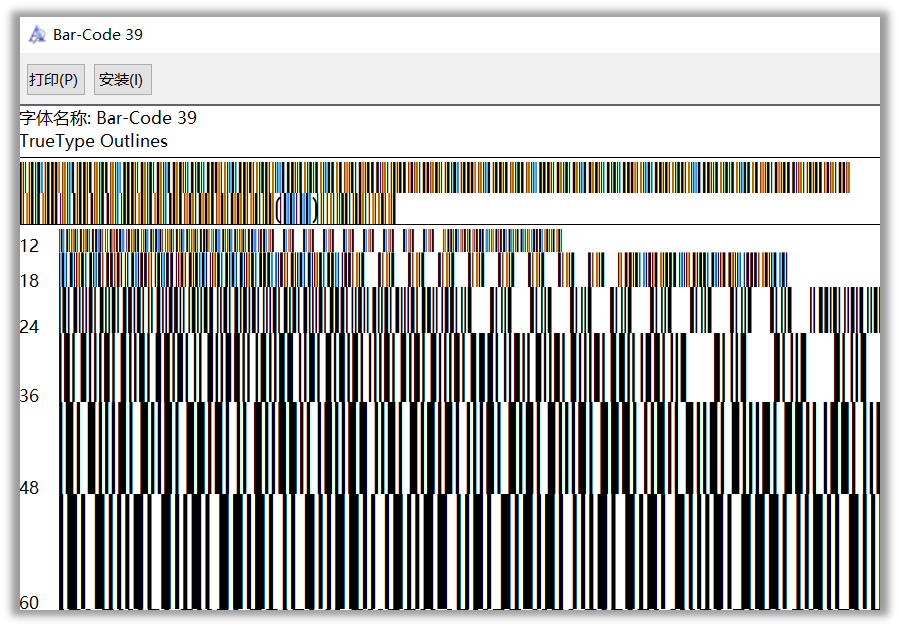

1、安裝條碼字體

2、零件模板更改

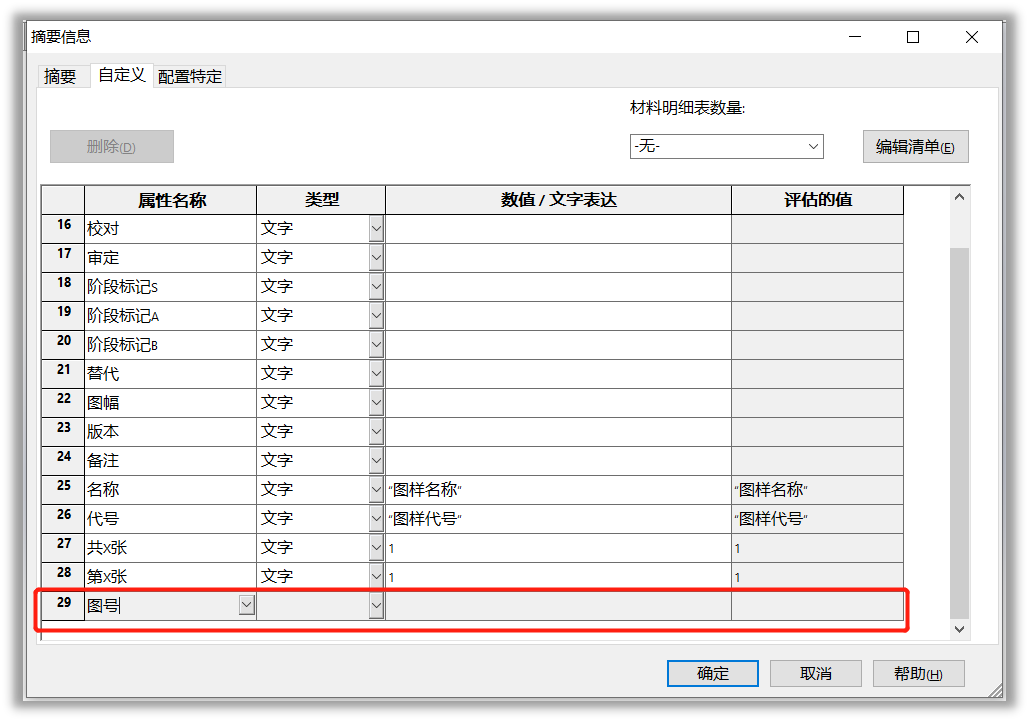

打開零件模板(.prtdot)>文件屬性>自定義，增加自定義屬性名稱：“圖號”

3、工程圖中屬性鏈接

打開工程圖模板(.drwdot)>編輯圖紙格式，復制一個”$PRPSHEET”開頭的屬性鏈接，右鍵點擊屬性鏈接>選擇在窗口中編輯文字。更改屬性鏈接為: *$PRPSHEET:"圖號"*，然后找到合適的位置放條碼，并調整條碼顯示的大小。注意：前后需要添加星號（*），以及星號和退出時均保持英文輸入狀態。

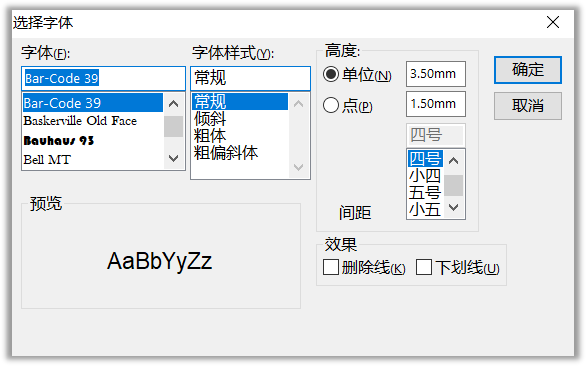

右鍵屬性鏈接>編輯文字>右鍵屬性鏈接>字體，更改字體以及大小。

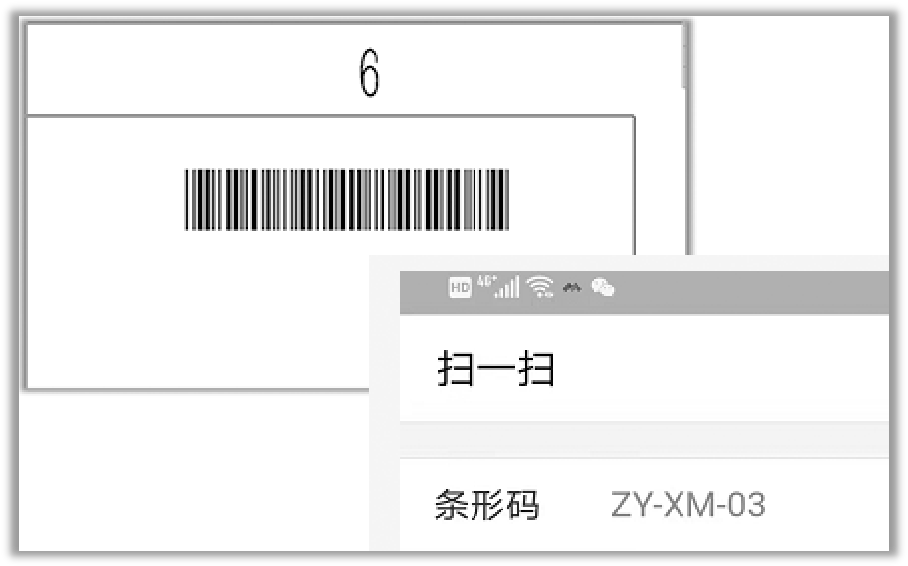

4、測試條形碼

新建零件及添加圖號屬性，生成工程圖，測試條形碼生成“ZY-XM-03”

二、SolidWorks工程圖添加二維條碼

二維條碼或二維碼是用某種特定的幾何圖形按一定規律在平面分布的黑白相間的圖形記錄數據符號信息的。二維碼可以看作是條碼的升級版，如果需要包含的內容復雜，含有數字，字母，符號，甚至漢字等，則只能使用二維碼，在SolidWorks中添加二維碼的方法簡單?？梢圆捎靡延械囊恍㏒olidWorks二開插件。

以下我們采用kytool插件，假設圖紙中圖號：“ZY-XM-03”

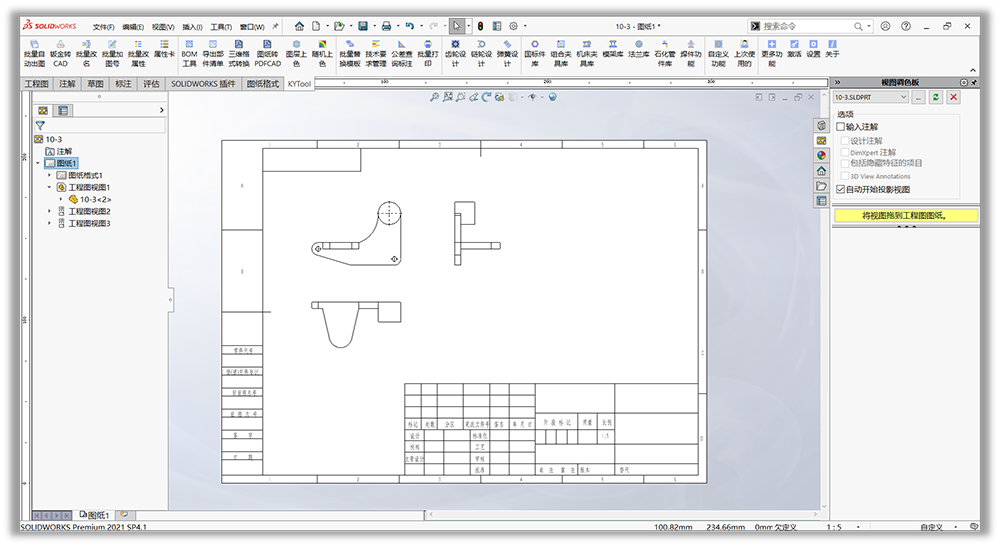

1、打開一張零件圖

文件屬性>自定義，增加自定義屬性名稱：“圖號”，數值文字表達式：“ZY-XM-03”

2、打開KYTool插件

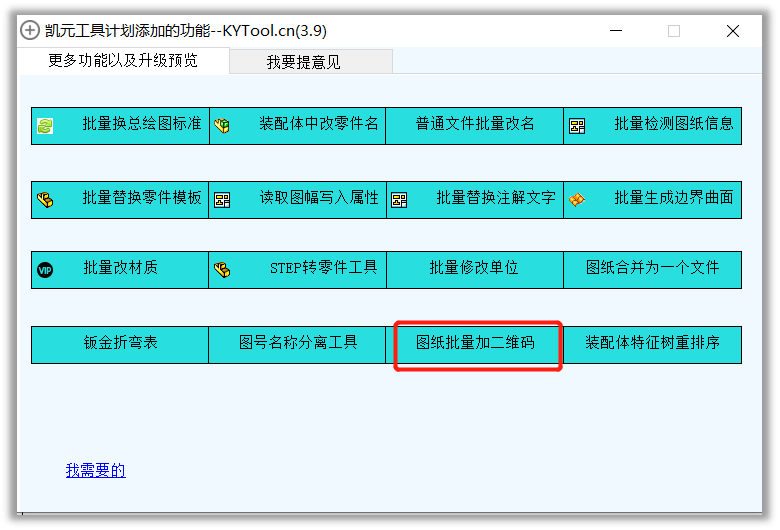

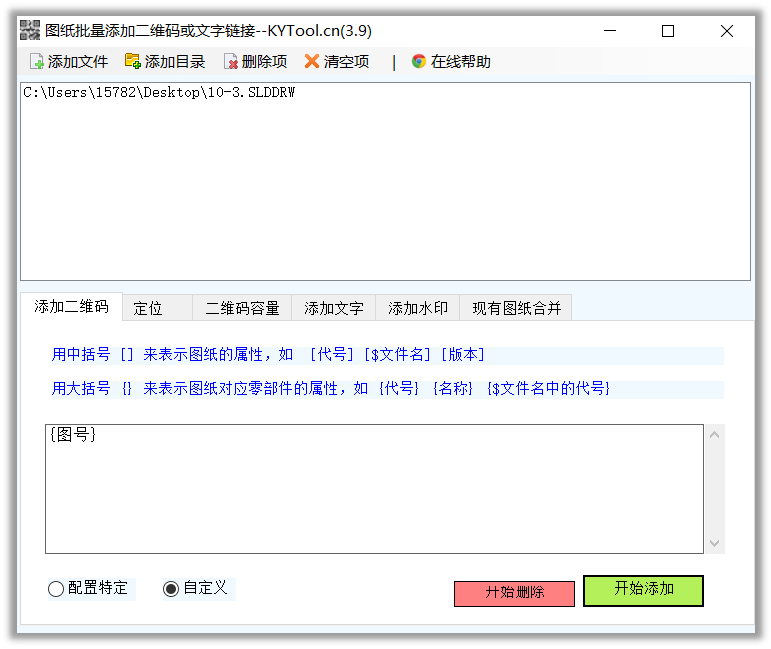

打開工程圖紙，單擊KYTool插件菜單>更多功能窗口>圖紙批量添加二維碼（若購買KYTool插件可批量添加，否則單張?zhí)砑樱韵聠螐執砑訛槔?/span>

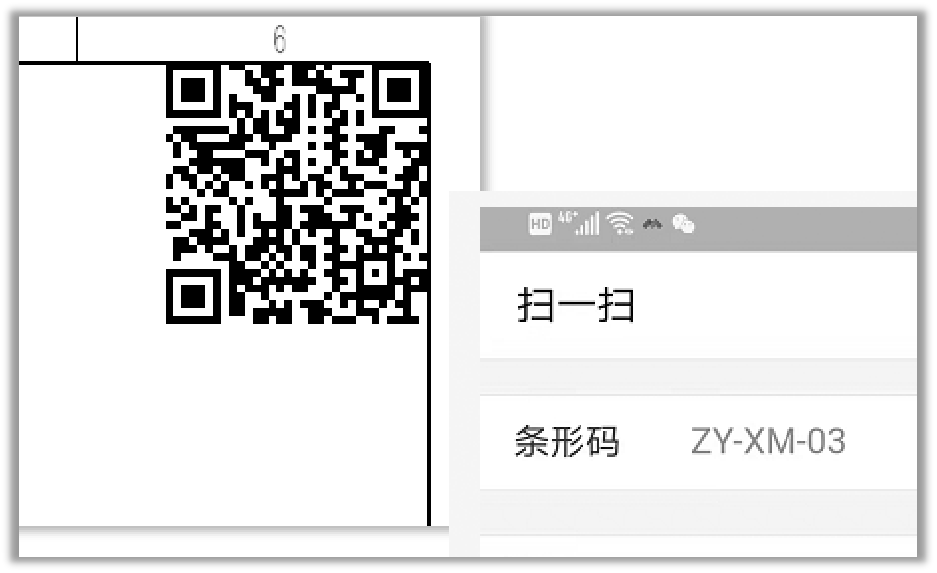

3、測試二維碼

測試條形碼生成“ZY-XM-03”

三、結論

企業在不斷的升級轉型，也引進了相應的辦公自動化系統，為實現圖紙管理及流程管理追蹤等，那么數據與系統的對接刻不容緩。采用SolidWorks工程圖自動生成條形碼或二維碼，掃碼快速錄入，可追溯性強。
